Uart 연결 설명 업데이트

[jinsu.ha]

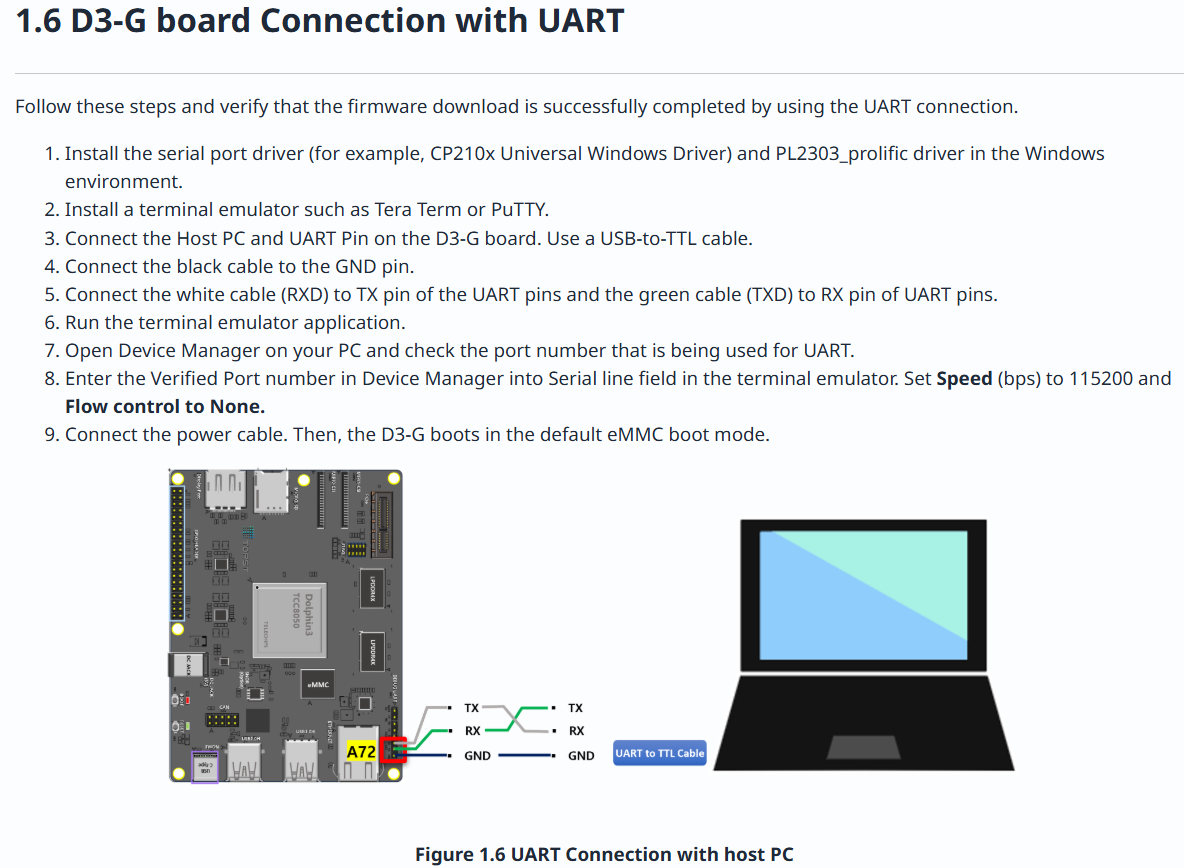

D3-G Quick Guild 문서에서 1.6 D3-G board Connection with UART 부분의 Figure에 첨부된 그림과 실 제공받은 보드의 핀 배열이 다릅니다.

Figure 1.6에는 제일 아래에 A72 UART 포트가 있는 것처럼 그려져 있으나, 실제로는 위쪽부터 A72 / A53 / MC 입니다.
(Schematic에도 동일)

사용자에게 혼선을 줄 수 있으니 그림 내 빨간 색 표시 업데이트 혹은 텍스트로 명시하면 좋을 것 같습니다.

[topstdeveloper]

@jinsu.ha

실제로는 위쪽부터 A72 / A53 / MC 입니다.
(Schematic에도 동일)

사용자에게 혼선을 줄 수 있으니 그림 내 빨간 색 표시 업데이트 혹은 텍스트로 명시하면 좋을 것 같습니다

안녕하세요. TOPST 입니다.

네, 말씀하신 대로 실제 Pin과 그림의 Pin 설명 위치가 달라 혼선을 줄 수 있을 것 같습니다.
그림에 빨간색 박스를 실제 A72 Pin 위치인 위쪽으로 옮기겠습니다.

헷갈릴 수 있는 부분에 대해 지적해 주셔서 감사합니다!
