NVMe M.2 SSD 관련
- NVMe M.2 SSD PCIe에서 지원하는 크기는 2280, 2260로 보입니다. CC로 되어 있는건 무슨 크기인가요? TOPST
- 히트 싱크 있는 SSD도 꽂을수 있는 크기일까요?
- 삼성 990 PRO 2TB or 4TB과 호환 문제 있을까요?
SATA HDD 관련
- 16TB 이상 용량 HDD도 지원될까요?
- SATA SDD로 연결해서 쓸 수 있나요?
생글이님~
- NVMe 설명에서 CC로 되어 있다는 것이 어떤 말인지 잘 이해를 못했습니다~
- CC에 대해 설명 좀 부탁드릴께욥.
- 저희가 삼성 PM991a로는 테스트 했을 때, 잘 작동했습니다.
- 990 PRO SSD (용량 무관)을 확보해서 테스트 해보겠습니다.
- 혹시 가지고 계시면 먼저 해보시고 알려주셔도 :).
- 저희도 바로 990을 구매하겠습니다~
안녕하세요 TOPST 입니다.
SATA HDD의 경우 저희가 1TB 장치로만 테스트한 이력이 있습니다.
PCIe to sata 모듈을 통해 12V 전원을 공급하고 다음 사진과 같이 1TB 2EA, 500GB 1EA, 256GB 1EA 까지 인식하는 것을 확인하였습니다. 아직 내부에서 16TB는 테스트하지 못했습니다.
해당 부분은 추후에 테스트 진행해보도록 하겠습니다.
혹시 가지고 계신 제품이 있다면 테스트 해보시고 알려주시면 감사하겠습니다!

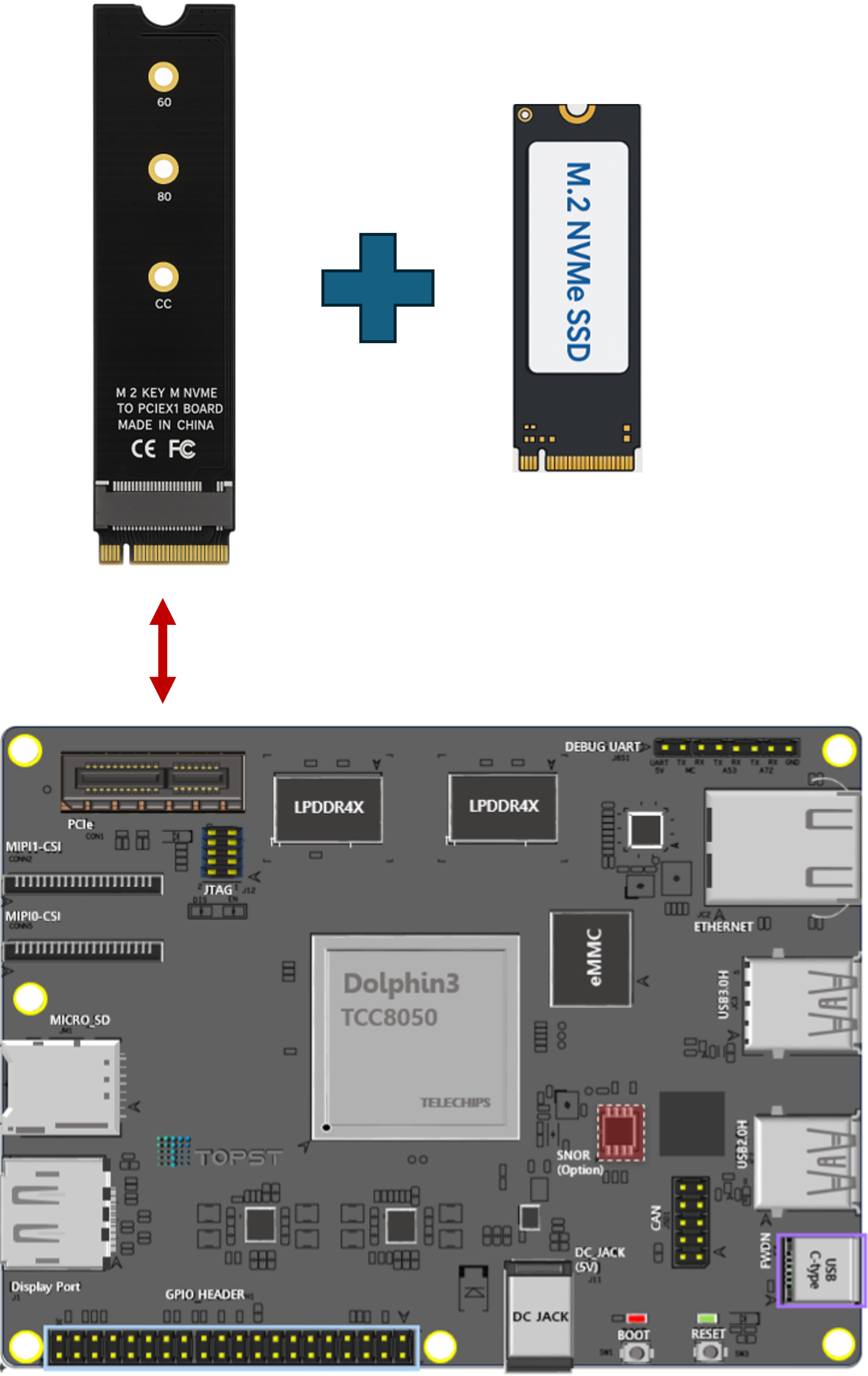

이 이미지 보면 NVMe M.2 SDD PCIe 보드가 왼쪽 그림으로 보이는데, 60, 80 밑에 CC가 있습니다. CC가 어떤 크기의 M.2 NVMe 인지가 궁금해서 그렇습니다.
해당 부분은 잘못된 M.2 NVMe 어댑터 이미지가 첨부된 걸로 보입니다.
해당 부분은 문서 수정 진행하도록 하겠습니다.
저희 보드에서 NVMe를 사용하기 위해서는 추가적인 m.2 key pcie 어댑터가 필요합니다.
감사합니다.
1 Like
넵! 생글이님, 드디어 어떤 것을 CC로 지칭하셨는지 이해 했습니다.
먼저 PCIe M.2의 스펙 문서 첨부드립니다.
Microsoft Word - PCIe_M.2_Electromechanical_Spec_Rev0.7_11272012_Clean.docx

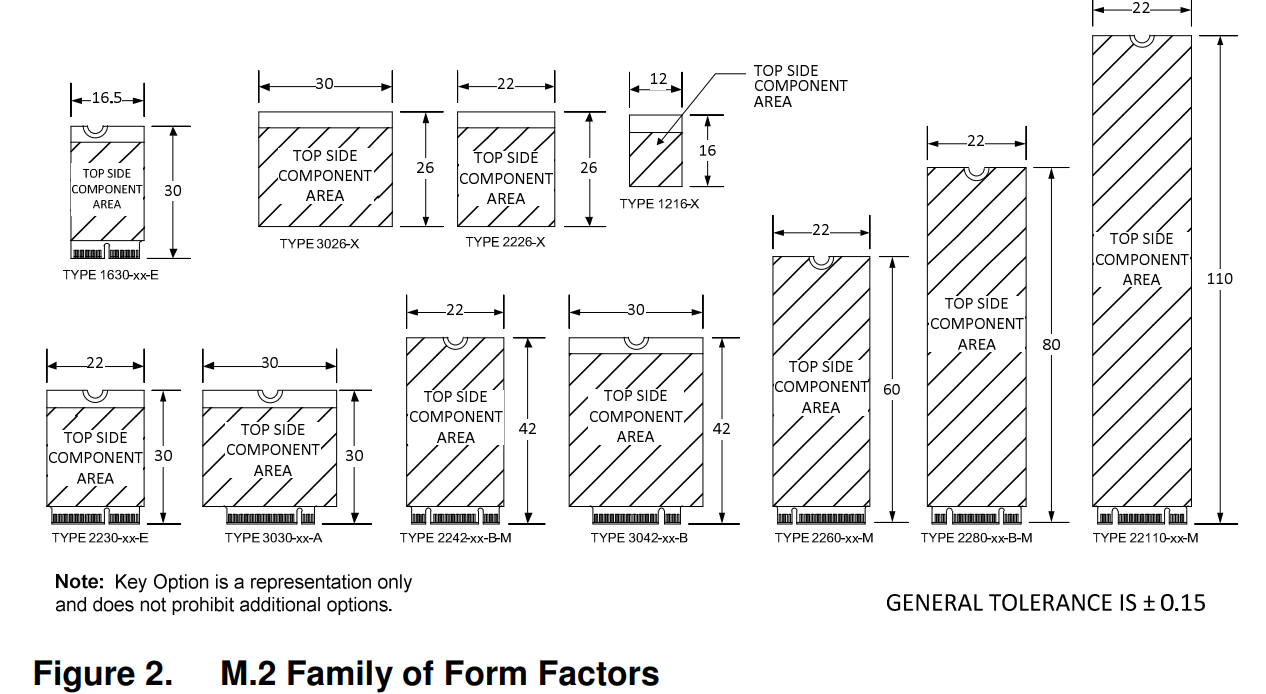

아래 스펙의 그림에서 보이시듯,
- M.2의 폭은 22mm/30mm 2개가 있습니다.
- M.2의 길이는 30/42/60/80/110 이 있습니다.
아마도 저희 팀원이 PCIe to M.2 어댑터를 그림으로 그리면서 잘못 그린 것으로
- 위에서 맨 위는 80, 그 다음은 60, 그 다음은 42, 그 다음은 30을 그려야 하는데
- 실제로는 80은 생략, 60은 Ok, 42를 80으로, 30을 CC로 그려버렸네요.
- 이 부분 수정해 놓도록 하겠습니다.
그럼 도움이 되셨기를 바랍니다!
1 Like
“PCIe to M.2 어댑터” 어디서 살 수 있을까요?
또는 호환되는 제품이름이라도 알려주시면 찾아보겠습니다.
.
안녕하십니까. TOPST 매니저입니다.
문의주신 PCIe to M.2 어댑터 제품 정보와 구매 경로를 아래에 공유드립니다.

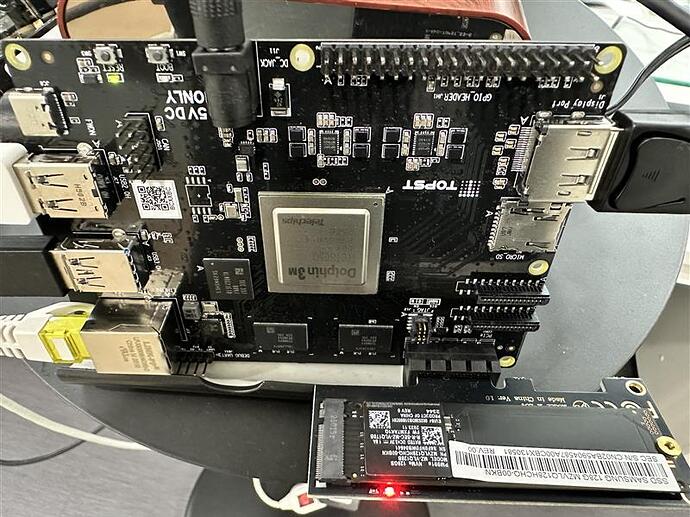

해당 어댑터는 이번 TOPST 오픈 세미나에서 우분투 데모 시 실제로 사용되어 정상적으로 동작한 모델임을 함께 안내드립니다. 제품 선택에 참고가 되시길 바랍니다.
구매URL : https://www.coupang.com/vp/products/4835394439?vendorItemId=91763091011&sourceType=MyCoupang_my_orders_list_product_title
감사합니다.
더불어서 요런 것도 있습니다.
네. 안그래도 저도 오늘 좀 찾아봤는데, 세로로 꽂는거보단 가로로 꽂는게 좀더 안정적일것 같습니다. ㅎㅎ
